如何调整原料的可塑性

为了克服在生产过程中原料所产生的某些缺点，常常需要增大或降低其可塑性，以满足制品技术条件的要求。在烧结砖瓦的生产中，一般采用风化、陈化和配高塑性料等方法来提高黏土、页岩和煤矸石等原料的可塑性。

1、风化

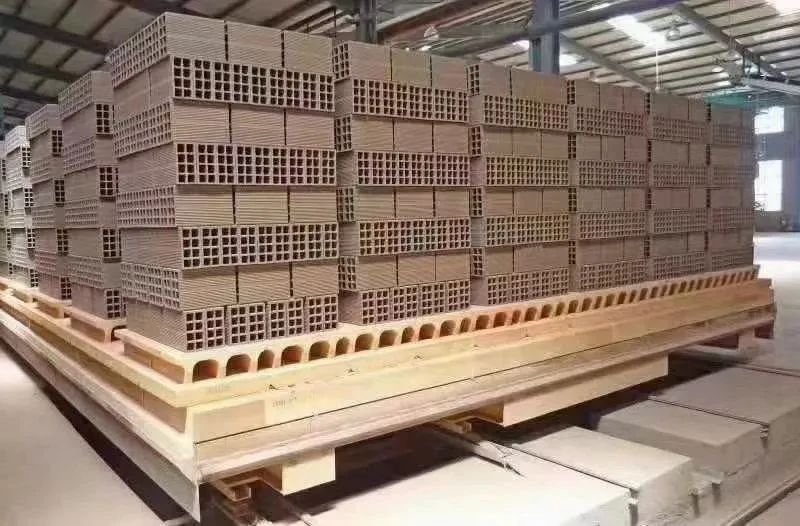

为了破坏黏土、页岩、煤矸石的天然结构，使其经受大气作用——风化和冻结，尤其在采用难以松解的胶质黏土和肥黏土时更为必要。这样做的目的是为了使天然潮湿的原料，在风吹、雨淋、日晒、雪化、吸水、干燥、冷热、胀缩反复作用下发生崩解（主要是体积变化），成为细小的颗粒。同时，原料在风化过程中发生许多化学和物理变化，使有机物质发生腐烂，可溶盐类被浸析，硫化物被氧化等，改变了原来的成分，改善了原料的工艺技术性能。即使发达国家机械化程度较高的砖厂，为了生产高孔洞率、高质量的空心制品，对原料的处理也不乏使用风化手段。

我国有些砖厂的原料经风化处理，其性能得到显著改善。如湖南长沙一砖厂和二砖厂的原料均为土山，刚采掘的原料颗粒粗、塑性低，成型困难，成品质量差，但经风化一年后，颗粒变细，塑性大大提高，完全能够满足生产需求。故这两家砖厂都很强调要使用“隔年土”。

“隔年”是经过一次冬季到春季的冻融。须知，存在于空气中的水结后体积要膨胀9％，产生巨大的胀应力，对原料颗粒变细的作用是显而易见的。但风化往往使原料自然含水率大大增加（如吉林浑江砖厂的页岩原料，风化前含水率为5％～7％，风化后含水率13％以上），容易使破碎、筛分设备和料仓等粘堵。

2、陈化

陈化就是将破、粉碎并加水后的原料储藏在密封的房间内。在水的“劈裂”作用下使原料进一步松散、水分分布均匀，使胶体的有机和无机组成部分的含量增加，从而达到提高其可塑性，改善其工艺技术性能的目的。某厂原料经3天陈化后，砖坯的干强度提高了50％。

3、均化

在实际生产中常常把可塑性高的原料掺到可塑性低的原料中去，配成可塑性较为合适的原料。使用这种方法时，应高度重视两种不同塑性的原料在混合料中分布的均匀性，因为塑性低的原料往往比可塑性高的原料容易在水中松解。例如瘦黏土甚至在天然潮湿的情况下也比较容易松解，而塑性高的黏土，就比较不容易松解，胶质黏土的松解就更为困难。所以如果掺配不均匀，经成型后的坯体是不均质的，这种坯体在干燥和焙烧过程中将会造成大量的废品损失（生产出的产品呈层状结构，质地松脆，耐久性差）。

内容来源于百度
