坯体干燥过快产生裂纹

坯体在干燥过程中因干燥速度过快产生开裂的原因主要有两方面：

 一方面是干燥过程中干燥制度有突然的变化，温度、湿度曲线有突然的较大变动；

 另一方面是坯体的干燥在没有经过临界点前的干燥速度过快。

我们知道，干燥介质的温度是表示干燥介质带走水分能力标志之一，介质温度越高，带走水分的能力越强，坯体脱水速度越快。但如果温度过高，会造成坯体表面水分蒸发太快，而内部水分移动速度小于表面水分蒸发速度，坯体表面收缩大，而内部收缩小，造成内部对表面产生应力，当表面强度小于此值时，坯体表面就产生裂纹。在干燥时，如果介质温度突然升高，这时表面脱水速度急剧增加，表面收缩太快，内部收缩赶不上表面的收缩速度，内部对表面产生的应力大于表面强度，使坯体产生裂纹。

     介质湿度对坯体干燥过程的影响也是巨大的，如果湿度太高，则坯体脱水速度缓慢，若处理不当，就可能出现凝露现象，使坯体回潮。如果介质湿度太低，则脱水能力很强，易使坯体表面干燥过快，表面与内部有较大的应力差，从而导致坯体产生开裂。如果干燥时介质的湿度变得很低或很高，就会出现回潮或开裂现象。

  临界点是坯体干燥收缩停止的一个很重要的工艺点，在临界点以前，随着干燥过程的进行，坯体会一直有体积收缩现象，这时如果干燥过快，就很容易使坯体产生裂纹。而在临界点以后由于坯体停止了收缩，就是再快的干燥速度，脱去再多的水分，也只是增加了坯体中的孔隙率，不会产生内应力，对坯体开裂与否没有任何影响。所以，通常说的干燥速度太快就是指临界点前的干燥速度太快，导致坯体开裂。

  故在坯体干燥过程中，只要控制好介质的温度、湿度及临界点前的干燥速度，就能防止因干燥速度过快而导致的坯体开裂。

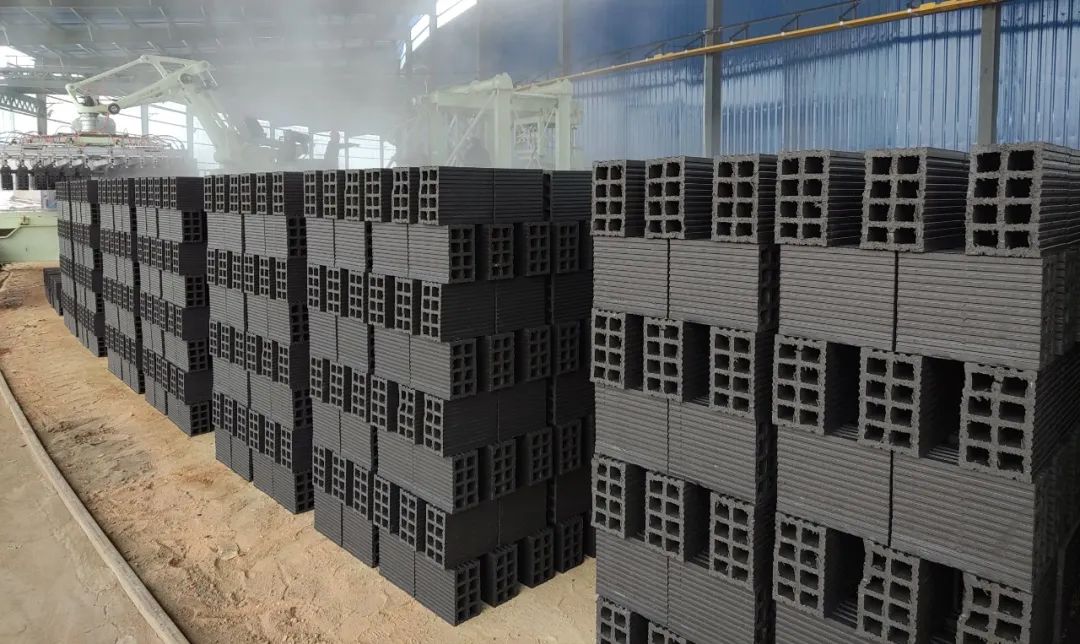

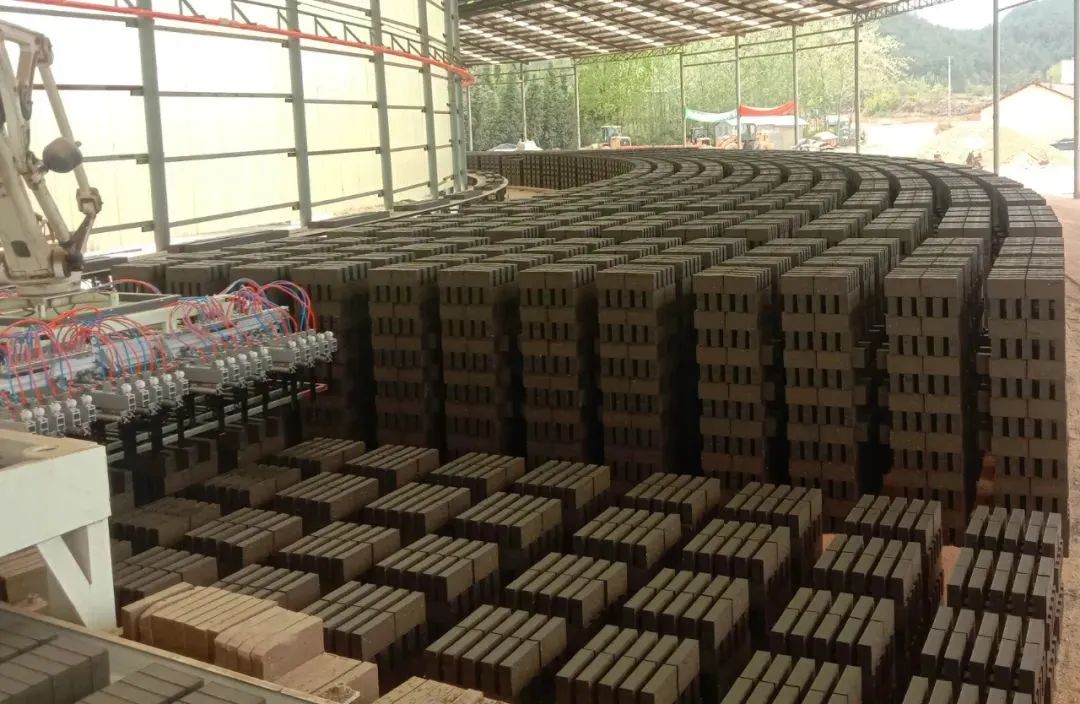

 在干燥过程中，砖坯表面水分的蒸发，使砖坯在垂直干燥面的方向上形成了水分梯度，这就必然引起内部水分的外扩散。当砖坯水分的表面扩散蒸发和内扩散具有相等的速度时，即在等速干燥阶段，干燥进行最为强烈。但表面水分强烈蒸发时，外层发生收缩，毛细管的直径就缩小，因此，使内扩散的速度大大降低。另外，当毛细孔道中的水位降落到低于表面的开口时，蒸发面就下降到砖坯的内部，结果使得砖坯表面很干，而内部仍然潮湿，同时干燥速度显著降低。

      砖坯的内扩散速度低于外扩散速度的结果，首先是降低了砖坯的干燥速度，其次是在砖坯内部形成了明显的水分梯度。当水分梯度现象十分严重时，在等速干燥阶段，砖坯在同一时间内接近砖坯干燥的表面部分的收缩大，而远离砖坯干燥表面部分的收缩小，因此，砖坯表面就形成了裂纹或坯体变形。

      产生裂纹的原因除干燥制度不合理外，和砖坯的塑性、干燥敏感性有很大的关系。当原料干燥敏感性较高时，即使在正常室温下也会出现干燥裂纹。
