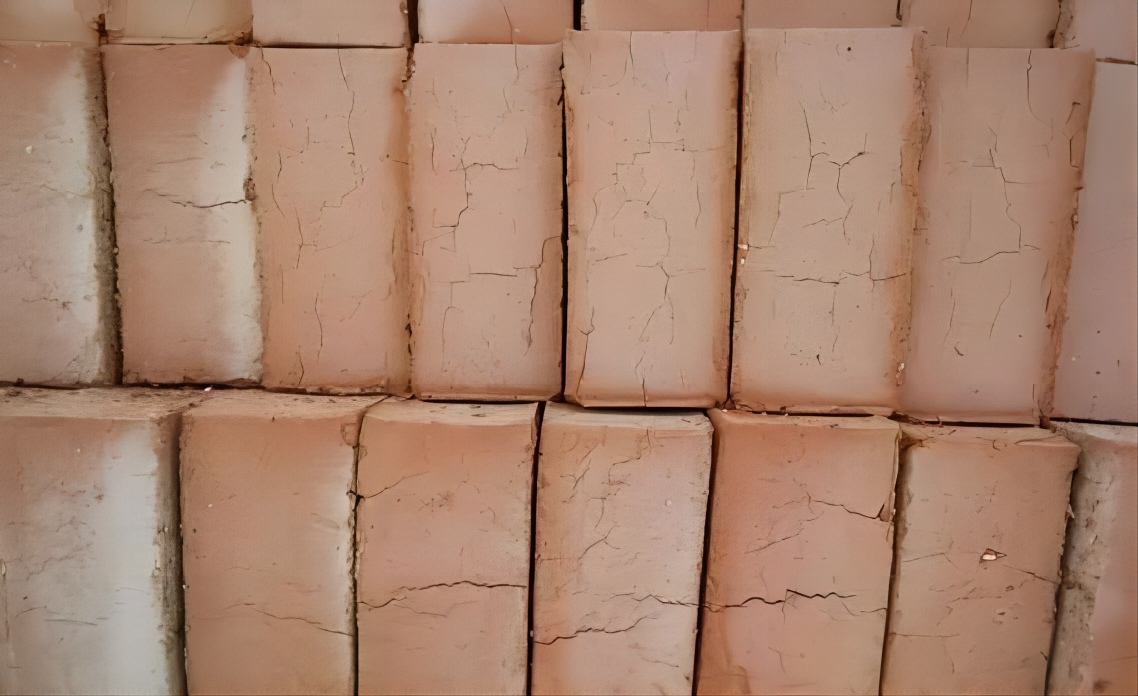

如果原材料的中超细颗粒含量比例较高,其可塑性指数就较高。一般情况下这种原料的干燥敏感性系数也较大,在干燥过程中内部的水分不易排出来,容易产生网状裂纹。
外表面收缩了,而内部的水分没有排出,内部收缩不了,只是表面收缩,造成网状的裂纹。除了提高进入干燥室的坯体温度外,还应该考虑设法增加坯体的微空隙率,即在原材料中加入瘠性材料。加煤矸石、、页岩、炉渣等骨料不失为一个经济的选择。实质上这类干燥敏感性高的原材料,所含有的矿物成分决定了其干燥性能,如蒙脱石含量过高,即便是页岩也不能单独使用来做砖。
某些地区的原材料中含蒙脱石很高,如东北、内蒙古、宁夏、新疆、北京以及黄土高原地区的红胶泥土壤等。对于这种塑性很高的原料,挤出机的真空度不宜太高。高真空度可以增加坯体的密度,但密度太高,则可能使这种原料制成的坯体密度太大影响坯体内部水分的排出,造成网状裂纹,甚至在焙烧预热带出现爆裂。
内容来源于百度
电话:0537-8726655
手机:15554406518
微信:zwpt123
地址:山东省金乡县智慧产业园
